2D Функциональные возможности

Конструирование в 2D определяется, прежде всего, подготовкой чертежей КМ и КМД. Особенно продуктивными являются такие многочисленные команды, как заготовки, пленки, теплоизоляции, панели, сварные швы, обширная библиотека с 40.000 элементами, инструменты для управления материалами, слоями и блоками. Важное преимущество: все объекты ATHENA являются «умными» ARX-объектами, которые всегда можно редактировать, кликнув по ним дважды!

Инструменты 2D-ATHENA повышают производительность, экономят рабочее время и затраты, при этом помогая концентрироваться на сути вещей.

Проектирование разрезов: Отшлифованные команды облегчают вставку стандартных элементов, сечений листов, уплотнений и теплоизоляции. Более комфортно можно вставить пленку, а также стеклопакеты или панели. Надписи к элементам и пленка при редактировании обновляются автоматически.


Следующие примеры:

Винтовые соединения: Команда для быстрого составления и редактирования соединений из различных деталей ATHENA (например, винтов, шайб, гаек, отверстий). Часто используемые наборы могут быть сохранены в библиотеке.

Профилированный лист: Генератор профилированных листов позволяет быстро вставить в чертеж листы с трапециевидными и волнообразными гофрами различных производителей. Параметры листа устанавливаются в диалоговом окне.

Виды: ATHENA предлагает различные команды для получения видов. Удобное создание видов фасадов и элементов с возможностью их последующего изменения.

Пространственный модуль

Таким способом можно быстро достигнуть следующей цели: На оси проволочной модели «натягиваются» профили или целые группы профилей. Автоматически получается раскрой, элементы с их раскроями выдаются в спецификации или в чертеже. Такой способ подходит для свободного конструирования в 3D пирамид, парников и эркеров.

Для готовой конструкции могут быть изготовлены спецификации в Excel- или Access-формате. При этом для профилей и заполнений будут выданы отдельные таблицы.

Некоторые функции модуля 3D на примере:

Изготовление групп профилей: В диалоговом окне Вы можете собрать необходимое количество профилей в группу, например: ригель, резиновое уплотнение, изолятор, прижимная планка.

Изменение деталей: Все детали собранной группы могут быть изменены и распределены. Их можно вращать, перемещать, делать зеркальное отображение, изменять точки вставки.

Заполнения проемов (стеклопакеты, панели): Возможно изготовление любых заполнений, например панелей, состоящих из различных материалов. Эти заполнения получат привязку к граничащим объектам, например к стойке и ригелю.

Конфигурирование заполнений: Для каждой стороны периметра стекла может быть установлена глубина зажима в профиле не только для всей толщины, но и для каждого слоя отдельно. Таким образом, могут конструироваться ступенчатые стеклопакеты.

Изготовление спецификаций: Для пространственной конструкции могут быть изготовлены спецификации использованных деталей, таблицы для нарезки заготовок профилей, а также таблицы стеклопакетов и панелей.

Деталировка профилей: После изготовления таблицы для нарезки заготовок могут быть автоматически изготовлены и деталировочные чертежи профилей в трёх видах, со всеми необходимыми размерами и, при необходимости, с номерами позиции.

Упрощённое изображение: При конструировании пространственной модели профили могут быть по желанию изображены детализированно или упрощённо. В распоряжении стоят 4 ступени упрощения. При самом простом изображении (в форме прямоугольника) уменьшается величина файла в 15 раз и, соответственно, увеличивается скорость работы.

Автоматизация с ATHENA 3D+

В уже существующий модуль 3D ATHENA 2004 был добавлен новый конфигуратор для создания элементов 3D - зимних садов, светопрозрачных кровель и фасадов.

Теперь могут быть определены собственные данные, напр. свойства материалов, правила конструирования или требования производства. На основе таких баз данных можно быстро и уверенно создавать такие пространственные элементы, как фонари, пирамиды и эркеры. Раскрой и обработки удобно добавляются во время конструирования. Учитываются варианты примыкания к стене. Листы генерируются, исходя из ситуации, и могут быть выданы в виде развертки.

В диалоге могут быть легко заданы даже сложные варианты остекления, напр. с разной толщиной.

3D-модель элемента динамично меняется - для оптимального визуального контроля и для наглядного изображения результатов конструирования.

Производственные чертежи созданного элемента могут быть вставлены в чертеж, автоматически образмерены и выданы в виде спецификаций. Спецификация содержит наряду с профилями, листами и стеклопакетами все мелкие элементы, напр. сухари и винты. Таблица структурирована и подходит для передачи в системы ERP/PPS.

Дополнительные возможности 3D-конфигуратора: виды и разрезы для архитекторов, варианты конструкции, симуляция движения.

Наряду с 3D-группами в форме штанг (напр.профилями) и плоскостными объектами (напр. стеклопакетами и панелями) могут быть созданы местные группы, т.е. такие соединения и обработки, как держатели стеклопакетов. Могут использоваться все стандартные элементы ATHENA (винты, гайки и т.д.), отверстия и сечения листов, а также собственные контуры. Группы могут быть размещены в единичном варианте или с шагом на профилях 3D. При расчете профилей 3D в 2D (проекция) будут взяты и элементы группы. В структурированной спецификации элементы группы размещаются относительно профиля или заполнения, что позволяет выводить данные в ERP-системы.

Эффективные инструменты для статики и строительной физики

Чтобы всегда быть уверенным: Расчетные функции статики и строительной физики ATHENA для определения центра тяжести и моментов, сопротивления теплопередаче или значения звукоизоляции. Быстрый и простой расчет макс. изгибающих моментов и прогиба. Возможность термо-гигрического анализа.

Теплопроводность: Возможно определение величины теплопроводности различных сечений и конструкций. Исследуемые сечения могут состоять из многих слоев различных материалов, которые могут быть выбраны из базы данных. Базу данных можно постоянно пополнять.

Центр тяжести, момент инерции и сопротивления: С помощью этой команды могут быть определены статические моменты (Ix, Iy, Wx, Wy), а так же центр тяжести и площадь поперечного сечения профилей. Центр тяжести будет при этом маркирован и образмерен. Идеальный инструмент при разработке профилей.

Необходимый момент инерции/прогиб: Расчет необходимого момента инерции, максимального прогиба и максимального изгибающего момента балки для 14-ти различных схем закрепления и приложенных нагрузок.

Расчёт толщины стекла и других плоских деталей: Расчет требуемой толщины стекла и других листовых деталей под воздействием распределенной нагрузки. Все расчеты проводятся на основе формулы Баха.

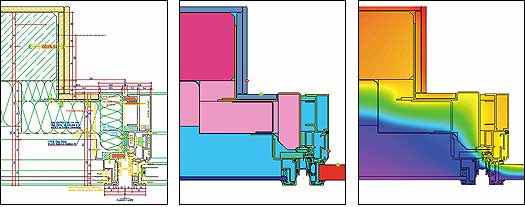

Гигро-термический анализ c Flixo Light

ATHENA содержит лайт-версию программы Flixo, которая является ведущей в области гигро-термического анализа и вычисления изотерм. Ошибки в конструкции теплоизоляции, ведущие к охлаждению внутренних поверхностей фасада ниже точки росы, могут уже в процессе проектирования быть распознаны и откорректированы.

Особенностью интеграции программы Flixo является возможность передачи чертежа конструкции из программы ATHENA в Flixo с помощью одной операции. При этом распознаются материалы (если известны), поверхности, и круглые линии преобразуются в многоугольники.

В диалоговом окне программы Flixo можно задать и изменить виды материалов элементов конструкции. После задания внутренней и наружной температуры будет произведен расчет распределения температур, результаты которого будут введены в исходный чертеж. Таким образом, затраты времени на расчет изотерм сокращаются до одного нажатия кнопки.

ATHENA - Редактирование листов

Новый блок ATHENA - это программа редактирования листовых материалов для ускоренного создания конструкций и разверток листов.

Базой для конструирования листа являются такие данные, как материал, толщина листа и радиус гибки. Формы листа задаются в диалоговом окне или создаются в чертеже ATHENA-Контуры листов. Затем устанавливаются необходимые отгибы и простым способом копируются на соседние или противоположные кромки листа. Визуальный контроль за формой листа в динамическом диалоговом окне 3D позволяет избежать ошибок в конструировании.

В любое время в теле листа могут быть сделаны отверстия или штамповки. Они могут быть в форме окружности, прямоугольника или иметь свободную форму (напр. аграфы). Некоторые контуры могут быть отложены в библиотеку для дальнейшего использования. Отверстия могут иметь как абсолютную, так и ассоциативную привязку, возможны ряды штамповок.

Описание образования стыков происходит в диалоговом окне, напр. необходимые для разверток зазоры и угловые соединения. Расчет разверток осуществляется по факторным таблицам, применяемым в металлостроении.

Готовый лист может быть вставлен в чертеж ATHENA в виде развертки или 3D-модели. Развертка может быть дополнительно сохранена в формате DXF или XML. Поддерживается передача данных в MS-Excel.

Требуемая конфигурация

Версии AutoCAD:
· ATHENA 2006: AutoCAD 2004, AutoCAD 2005 и AutoCAD 2006
· ATHENA 2007: AutoCAD 2007

Операционная система:
· Windows 2000, Windows XP Prof.

Аппаратные средства:
ATHENA требует тех же аппаратных средств, что и AutoCAD.

Рекомендуемая конфигурация:
· Intel Pentium 4 или выше
· ОЗУ 1 ГБ
· Графическая карта с мин. ОЗУ 128 МБ (дисплей 1280x1024)


AutoCAD – зарегистрированная марка Autodesk Inc. Pentium – зарегистрированная марка Intel Inc. Windows XP, Windows 2000 – зарегистрированные марки Microsoft Inc.
