Flixo

Flixo создает термогигрический анализ узлов и разрезов фасадов. Она была разработана архитекторами, программистами и физиками специально для архитекторов, проектировщиков, консультантов в области энергетики и строительной физики.

При помощи Flixo можно уже на стадии проектирования обнаружить мостики холода и устранить их, внося изменения в конструкцию. Благодаря этому можно избежать повреждений здания и экономить электроэнергию, затрачиваемую на обогрев здания. Другая область применения касается гигроанализа, который дает возможность определять минимальную температуру на внутренней поверхности разреза для предотвращения образования конденсата и плесени. Flixo анализирует 2х мерные строительные узлы при стационарных краевых условиях (температура помещения и коэффициент теплоотдачи).

Flixo professional 5 - новая версия уже доступна

Уже сейчас есть новая Flixo Версия 5 на немецком языке. В ближайшее время ожидается появление английской версии программы.

Важнейшие новые функции:

• Линии тепловых потоков для лучшей визуализации слабых мест
• Дистанционный инструмент для измерения модели
• Оптимизация и приспособление пользовательского интерфейса для еще быстрой работы
• Вследствие широкого распространения программы дополнительно к немецкому и английскому языку добавились версии на итальянском и французском языках
• Переменный коэффициент масштабирования при импорте DXF
• Простой поворот на 90 градусов
• Возможность выбора отображения дополнительных свойств поверхности
• Захват угловых кратных при рисовании и редактировании
• Резка конструкции на полигоны и прямые
• Расширенные параметрические объекты
• Расширена справочная система с пошаговым вводом фильма и Online-примерами моделировани

flixo 4.12 - Краткое описание

• с ассистентами для еще более плавной работы
• с расширенными возможностями обмена данными с Building-SVG
• с новой библиотекой компонентов и многое другое.

Flixo ввод данных

Физическая ситуация может быть импортирована в Flixo посредством файлов DXF или задана и редактирована напрямую через интегрированный редактор CAD-Editor.

Flixo делится на конструктивную и отчетную части. В конструктивной части определяется физическая ситуация (геометрия, краевые условия, материалы). В отчетах составляются результаты. Элементы, встречающиеся во всех отчетах, могут быть установлены в главном отчете (master report).

Интегрированная и дополняемая библиотека узлов Flixo позволяет просто копировать компоненты в текущую конструкцию при помощи мыши (drag & drop).

Редакторы CAD-Editor/Layout-Editor поддерживают следующие известные понятия:

• Слои: объекты могут быть размещены на различных слоях, слои могут быть выборочно включены и отключены, напечатаны и заморожены.
• Привязка: объекты могут быть выстроены по разным вспомогательным объектам, таким как вспомогательные линии, решетки, специальные точки соседних объектов.
• Ассоциативные элементы, такие как локальные результаты и изотермы
• Ввод мышью и с клавиатуры
• Геометрические операции, такие как группировка, объединение, обрезка, вычитание объектов

База данных материалов Flixo с более чем 1000 материалов из разных стандартов (EN ISO 12524, EN ISO 10077-2, EN ISO 673, EN 6946, DIN 4108-4)

Flixo pезультаты

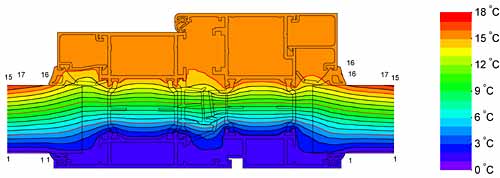

• Изотермы и спектрозальные отображения любых строительных узлов для качественного теплотехнического анализа и оптимизации
• Определяемая температура в любой точке конструкции
• Плотность теплового потока в любой точке конструкции
• Минимальная и максимальная температура поверхности в любой точке конструкции и влажность воздуха помещения для определения возможного появления плесени и проблем с точкой росы
• Тепловые потоки на любой краевой линии

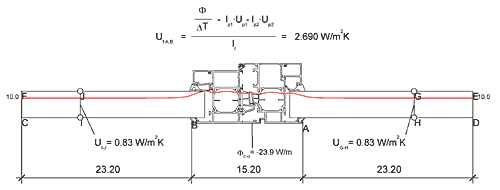

• Коэффициент теплопередачи (значение "k") и зависимый от длины коэффициент теплопередачи (значение "Psi") для количественного измерения эффекта мостиков холода
• Автоматический расчет рамных значений k

Flixo - дополнительные факты

Flixo удачно интегрирована в среду WindowsXP/2000/NT и использует ее известные возможности:

• Команды Копировать/Вырезать и Вставить, а также Отменить/Вернуть
• Могут редактироваться сразу несколько документов Flixo
• Обмен данных Flixo (узлы, результаты) через буфер обмена или командой Переместить (drag & drop). Таким образом, можно интегрировать результаты сразу в документ Word или скопировать (переместить) из одной конструкции в другую.

Математическое ядро Flixo

• Расчет температуры методом конечных элементов (треугольные элементы); итеративное решение встречающихся систем линейных уравнений с применением оптимизированного сопряженного метода градиента.
• Автоматическое сближение шага сетки в критических местах
• Расчет эквивалентных коэффициентов теплопроводности воздушных полостей и автоматическое деление воздушных полостей согласно EN ISO 10077-2
• Неограниченное количество узловых температур (зависит от технического обеспечения)
• Учет материалов с ортотропными свойствами

Информационный материал по Flixo:

Брошюра Flixo на английском языке (PDF 160 KB)
Видеоклип Flixo "Термический анализ узла"
Требования для просмотра видеоклипа: Высокая скорость подключения к Интернету с DSL либо ISDN и разрешение экрана мин. 1280x1024 пикселей
